Skúšobné hydraulické zariadenie SZ-40-001

Podrobný popis

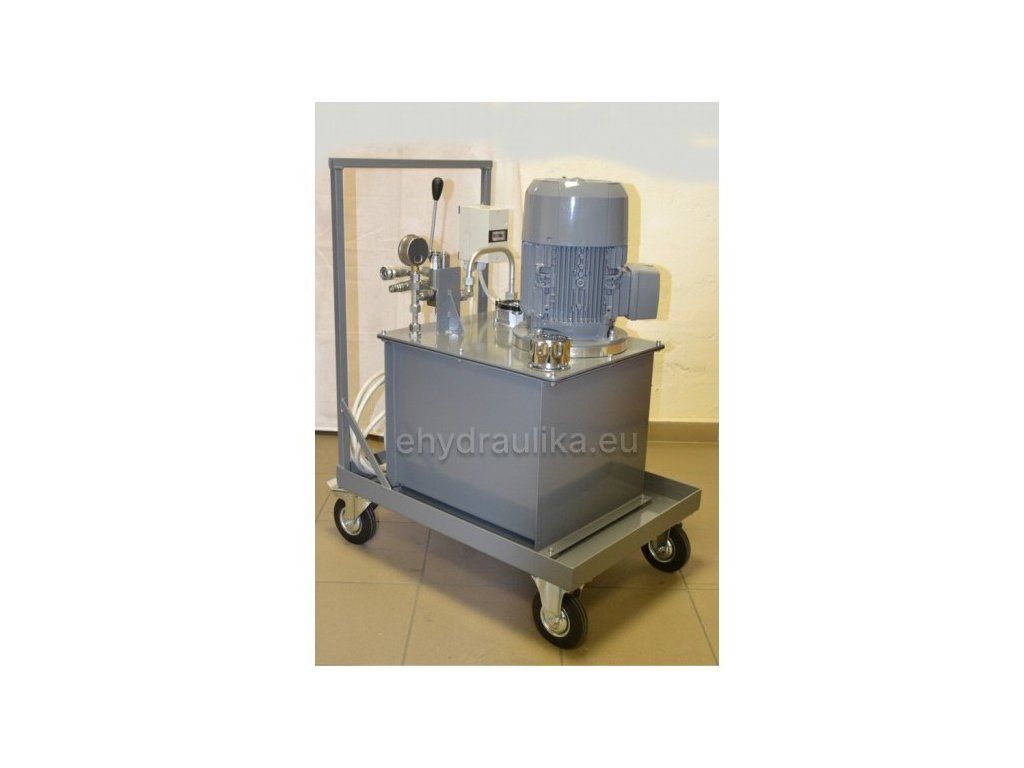

Skúšobný hydraulický agregát SZ-40-001
Toto mobilné skúšobné zariadenie ocenia všetci, ktorý potrebujú mobilnú hydraulickú jednotku napájanú 3-fázovým el. motorom. Je vhodná na skúšanie všetkých druhov hydraulických prvkov, valcov, hydromotorv, hydraulických systémov atď.
Jednoduchá obsluha a nenáročná údržba ju predurčujú na každú údržbársku dielňu.
Zariadenie sa skladá z mobilného rámu, hydraulického agregátu, ktorý slúži ako zdroj tlaku a ručného rozvádzača, ktorý slúži na ovládanie skúšaného hydraulického spotrebiča (valec, hydromotor atď.) obvodu. Maximálny tlak ktorý agregát dokáže vyvinúť je 20MPa (200 bar). Maximálny prietok cca 12 litr/min. Agregát je ovládaný 1-páčkovým ručným rozvádzačom. Jednoduché pripojenie hydraulických hadíc na rýchlospojky.

1. Súčasťou agregátu sú nasledovné časti:
   1. Elektromotor 4,3 kW, 400V (3-fázy), 1450 otáčok/min. (prípadne iná veľkosť podľa požiadaviek)
   2. Nádrž oleja, oceľová, objem 40 litrov (prípadne 25 alebo 60 litrov podľa potreby)
   3. Zubové čerpadlo s prietokom cca 12 litrov/min.
   4. Spojka čerpadlo + el. motor, príruba na uchytenie el. motora
   5. Pojazdný rám, 2 otočné kolieska s brzdou, 2 pevné kolieska, záchytná vanička.
   6. Motorový spúšťač s ochranou el. motora, kábel dĺžky 5 metrov bez vidlice
   7. Manometer s rozsahom 0-250 bar
   8. Ručný rozvádzač P40/1, jednopáčkový s nastaviteľným poistným tlakovým ventilom 30-210bar (podľa potreby zákazníka  je možnosť použitia rozvádzača s rôznym počtom páčiek až do 8 okruhov)
   9. Filter odpadný MPFX1001AG1P10, filtračná vložka 10 mikrónov
   10. Výstupy A,B ukončené rýchlospojkami BIR 3/8 BSPP" (prípadne možnosť použitia bezodkvapových rýchlospojok FIRG 3/8" s príplatkom).
