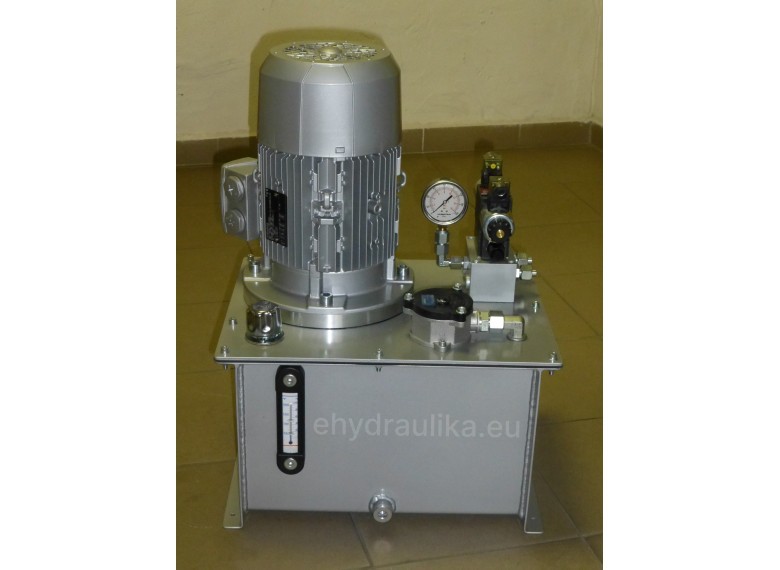

Kompaktný hydraulický agregát BHA-25-1,62-5-H11
Agregát slúži ako zdroj tlaku hydraulického obvodu a zároveň ním možno elektricky ovládať pohyb (vysúvanie a zasúvanie hydraulického valca, prípadne smer pohonu rotačného hydromotora) v jednej sekcii hydraulického obvodu. Na agregáte je možnosť nastaviť maximálny pracovný tlak v rozsahu 30-210 bar.
Maximálny tlak ktorý agregát dokáže vyvinúť je 20MPa (200 bar). Maximálny prietok cca 5 litrov/min.
Súčasťou agregátu sú nasledovné časti:
1. Elektromotor 1,62,00 kW, 380V (3 fázy), 1450 otáčok/min. SIEMENS
2. Nádrž oleja, ocelová, povrchovo upravená objem cca 25 litrov.
3. Zubové čerpadlo XV1P/3,2 s prietokom cca 5 litrov/min., točivosť vpravo, max. tlak. 30 MPa (300bar).
4. Spojka čerpadlo + el. motor, príruba na uchytenie el. motora.
5. Rozvodný blok so vstavaným, nastaviteľným poistným tlakovým ventilom 4-21 MPa (40-210 barov). Blok obsahuje nasledovné riadiace prvky:
- 4/3 elektricky ovládaný šupátkový hydraulický rozvádzač (možnosť zvoliť si napätie 24VDC, 12VDC, 230VAC, 110VAC iné na požiadanie). Typ šupátka štandardne v strednej polohe všetky vetvy P, T, A, B uzavreté resp. P, T prepojené tzv. BY-PASS v strednej polohe (možnosť zvoliť si iné šupátko podľa potreby - treba upresniť pri objednávaní),
Možnosť doplniť ventily (nie sú zahrnuté v cene):
- škrtiaci ventil pre reguláciu rýchlosti pohybu valca (priameho alebo rotačného hydromotora), vetva A,B,
- modulový hydraulický zámok, nepriamo riadený, vetva A,B (odporúča sa s použitím rozvádzača v základnej polohe P uzavreté, A, B, T prepojené do odpadu).
6. Výstupy pre vetvy A, B hydraulického spotrebiča (valec, hydromotor) na hadicu s koncovkou M16x1,5.
7. Manometer, pr. 63mm, glycerín, rozsah 0-250 bar + uzatvárací ventil manometra EMIL01
8. Filter odpadný, MPF0301 + filtračná vložka 10 mikrónov
9. Nalievacie a odvzdušňovacie hrdlo so vzduchovým filtrom TA46.
10. Olejoznak s optickým teplomerom na stene nádrže LVA20.
11. Dokumentácia v SJ (prípadne inom jazyku na vyžiadanie).
Hydraulický agregát sa dodáva zmontovaný, povrchovo upravený, odskúšaný.
V cene nie sú elektroinštalácia, olej, 3D model.
Rozmer agregátu: (Šírka x Hĺbka x Výška) 450mm x 350mm x 560mm
