Hydraulický agregát, 30 lit/min, 220 bar

Popis produktu

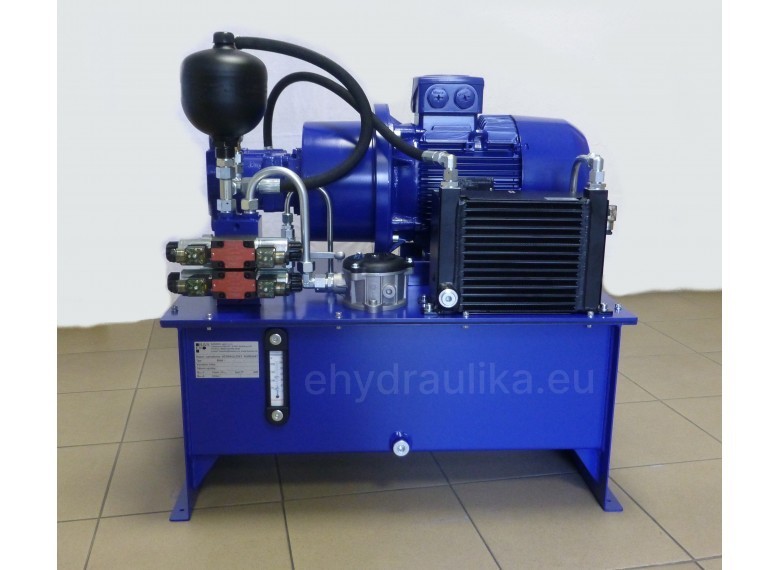

Kompaktný hydraulický agregát BHA-60-8,4kW-P22/Z11x2/AKU1
Agregát slúži ako zdroj tlaku a riadenia smeru pohybu hydraulického valca (hydromotora) v dvoch samostatných sekciách pomocou 2ks elektromagneticky riadených 4/3 rozvádzačov svetlosti DN06, pričom každý elektromagnetických rozvádzačov 4/3 dokáže riadiť smer pohybu spotrebiča v jednej hydraulickej sekcii.
Využíva piestové regulačné čerpadlo P22 s max. tlakom 23MPa (230bar) a max. prietokom cca 30 litrov/min. Výkon agregátu je zvýšený o hydraulický akumulátor s objemom 1 liter.
V kombinácii s el. motorom 7,5kW dokáže hydraulický agregát vyvynúť maximálny tlak 22MPa (220bar).
Výhodou agregátu je jeho široká možnosť použitia vzhľadom na možnosť regulácie ako tlaku, tak aj dodávaného prietoku priamo na čerpadle agregátu, pričom pri jeho prevádzke nedochádza k prehrievaniu systému.

Tento hydraulický agregát je vďaka kvalitným komponentom vhodný na trvalú prevádzku.
Súčasťou agregátu sú nasledovné časti:
1. Elektromotor 8,4 kW, 400V (3 fázy), 1450 otáčok/min.
2. Nádrž oleja, ocelová, objem cca 60 litrov.
3. Piestové čerpadlo P22 s regulovateľným prietokom 10-30 litrov/min. a nastavitešným tlakom 2-22 MPa, točivosť vpravo.
4. Spojka čerpadlo + el. motor, príruba na uchytenie el. motora.
5. Chladič oleja vzduchový, napájanie 230 VAC
6. Jednosmerný ventil na výstupe z čerpadla
7. Rozvodná kocka svetlosť DN06, 2-sekcie, tlakový poistný ventil fixne nastavený na 25MPa.
8. Elektromagnetický rozvádzač 4/3, stredná poloha všetky porty uzavreté (iné vyhotovenie možné na požiadanie), elektrické ovládanie štandard 24VDC (možnosť zvoliť 230VAC, 110VAC, 12VDC)...2ks
9. Manometer, pr. 63mm, glycerín, rozsah 0-250 bar + uzatvárací ventil manometra EMIL01
10. Filter odpadný, MPF1002AG1P10NB (súčasťou je filtračná vložka 10 mikrónov)
11. Akumulátor membránový, objem 1 liter (na požiadanie možnosť inej veľkosti) + guľový ventil na vypúšťanie akumulátora
12. Nalievacie hrdlo so vzduchovým filtrom TA80.
13. Olejoznak s teplomerom na stene nádrže LVA20.
14. Dokumentácia v SJ (prípadne inom jazyku na vyžiadanie).

Hydraulický agregát sa dodáva zmontovaný, povrchovo upravený, odskúšaný.
V cene nie sú elektroinštalácia, olej, 3D model.

Rozmer agregátu: (Šírka x Hĺbka x Výška) 750mm x 500mm x 900mm
