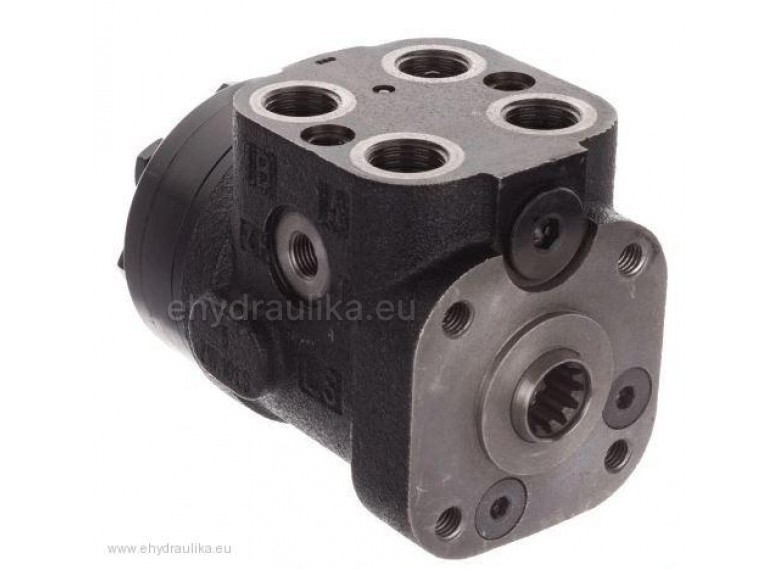

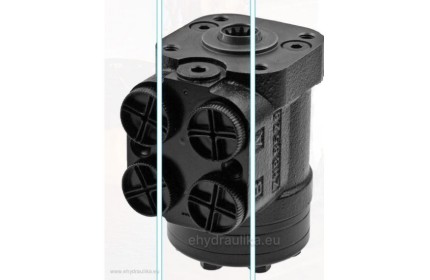

Riadenie-orbitroly HSUS100/5T_175 /BSPC-5DT-100-17.5-E (LS)

Popis produktu

(Zástavba a funkcia riadiacej jednotky je zhodná s riadiacou jednotkou OSPC 100 LS (OLS) Closed Center - Non Reaction and Load Sensing Outlet, HKUS100/5DT).
Hydrostatická riadiaca jednotka zabezpečuje plynulú kontrolu pohybu hydraulického valca, ktorý slúži na otáčanie kolies vozidla vpravo/vľavo.

HSUS ... / 5T je dynamický, signál ktorý sníma zaťaženie riadiacej jednotky v hydraulickom potrubí, čiže je zapojený in-line do potrubia systému (tzv. LS systém), resp. zabudovaným pripojením k prioritnému ventilu. V riadiacom systéme snímania zaťaženia je olej pre riadiaci systém a pracovný obvod dodávaný čerpadlom cez prioritný ventil, ktorý nasmeruje ďalší prietok (ak sa nevyužíva) do hlavného systému, čím sa šetrí energia a zvyšuje sa efektívnosť a rýchlosť práce hydraulického pohonu. Vstup LS riadiacej jednotky snímajúcej zaťaženie je spojený s prioritným ventilom alebo portom LS čerpadla. Signál LS riadi prioritný ventil a nastavuje množstvo prietoku oleja smerované do riadiacej jednotky. LS Riadenie jednotky zaručuje minimálnu spotrebu energie. V neutrálnej polohe je spotreba oleja (návrat do nádrže z hlavného prúdu) menšia ako 2 l / min.

Jednotka je vhodná na použitie s vozidlami s nízkou rýchlosťou ako sú napríklad poľnohospodárske stroje, stavebné stroje. Príkladom použitia sú nakladače, traktory, bagre, terénne vozidlá, kombajny, kosačky atď.

Technická špecifikácia:

• Geometrický objem 99,6 cm3/otáčku
• Nastavenie poistného ventilu 17,5 MPa
• Prietok 9 lit./min.
• Pripojovacie porty G 1/2" BSP, 4x; LS 1/4” BSP
